RoiAlign算子的前向传播与反向传播解读

本文写于2024-01-20/21下午

一、前言

忙活了一个多月，终于腾出手来将这篇文章安排进了TODO List，借着一个周末两个慵懒的下午梳理一下RoiAlign的具体实现步骤和原理。

只要是入门了目标检测的朋友就一定知道RoiAlign，只是了解程度不一样，曾经的我看源码都看的头疼，现在总算可以沉下心来深入研究一下。

为什么研究它呢？实际上是我在看Grounding DINO的时候，一直向前追溯相关文献，从DINO、DETR、DCN系列再到RoiAlign，我不禁问自己：RoiAlign前向计算比较好理解，那么RoiAlign的反向传播过程是什么样子呢？

于是，就有了这篇文章。

二、RoiAlign基本原理

2.1 Roi Pooling

说起RoiAlign就不得不提RoiPooling，原始版本FasterRCNN标准配置。在two-stage检测器中，有一个需要从根据候选框坐标提取输入图像特征的操作，这个操作的输入需要满足输入一个目标框和一个特征图，输出一个从特征图上抠出目标框位置的子特征图。

同时，为了便于后续批处理，输出的特征图只有batch维度可以变化，H和W维度不能变化，所以就有了RoiPooling算子的设计。

RoiPooling 就是输入Roi目标区域的坐标框描述，输出目标框对应的Roi feature，且所有输出的feature在C、H、W三个方向上保持一致。

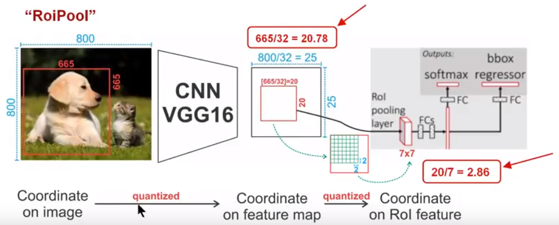

先贴出一张图，通过下面这幅图像解释RoiPooling的工作原理.


针对上图

  1. Conv layers使用的是VGG16，feat_stride=32(即表示，经过网络层后图片缩小为原图的1/32),原图800*800,最后一层特征图feature map大小:25*25
  2. 假定原图中有一region proposal，大小为\(665\times665\)，这样映射到特征图中的大小：665/32=20.78，即\(20.78\times20.78\)，如果你看过Caffe的RoiPooling的C++源码，在计算的时候会进行取整操作，于是进行所谓的第一次量化，即映射的特征图大小为20*20。
  3. 假定pooled_w=7,pooled_h=7,即pooling后固定成\(7 \times7\)大小的特征图。将上面在 feature map上映射的\(20 \times 20\)的region proposal划分成49个同等大小的小区域，每个小区域的大小20/7=2.86,即\(2.86 \times 2.86\)，所以进行第二次量化，故小区域大小变成\(2 \times 2\)。
  4. 每个\(2 \times 2\)的小区域里，取出其中最大的像素值，作为这个区域的"代表"。这样49个小区域就输出49个像素值，组成\(7 \times 7\)大小的feature map。

通过上面可以看出，经过两次量化，即将浮点数取整，原本在特征图上映射的\(20\times20\)大小的region proposal，经过自适应Pooling操作变为\(7 \times 7\)，这样的像素偏差势必会对后层的回归定位产生影响。

为了避免量化带来的位置表征偏差，于是就有了RoiAlign。

2.2 RoiAlign

为了解决Roi Pooling两次量化问题，Roi Align不再采用取整量化操作，而是保留了浮点数的运算，并使用双线性插值的方式求取像素值。

先说一下什么是双线性插值。

双线性插值是有两个变量的插值函数的线性插值扩展，其核心思想是在两个方向分别进行一次线性插值。

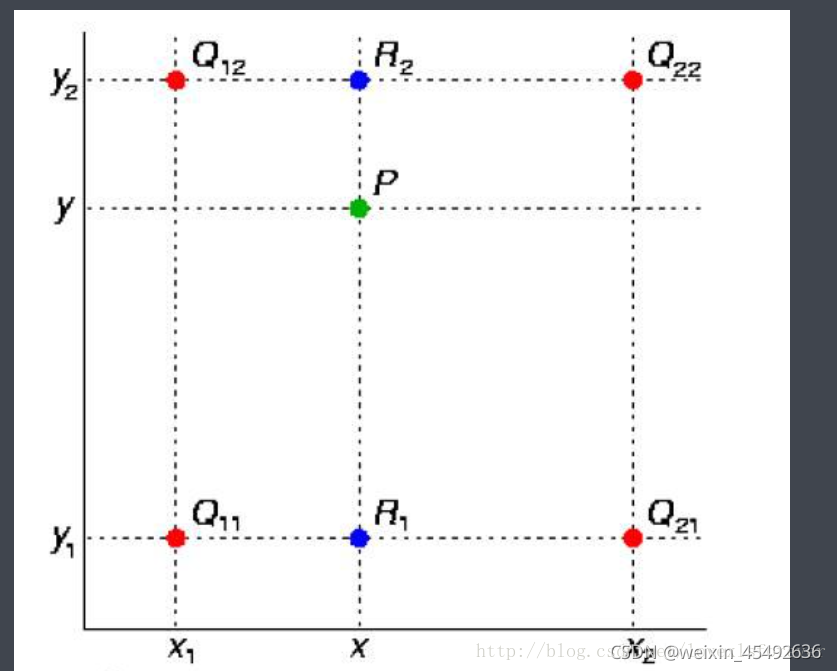

假如我们想得到未知函数 \(f(z)\)在点\(P = (x, y)\) 的值，已知函数\(f(z)\)在\(Q_{11} = (x_1, y_1)\)、\(Q_{12}=(x_1, y_2)\)，\(Q_{21}=(x_2,y_1)\) 以及 \(Q_{22}=(x_2,y_2)\) 四个点的值。最常见的情况，\(f(z)\)就是一个像素点的像素值。首先在\(X\)方向进行线性插值，得到

\[ \begin{align} & f(R_1) \approx \frac{x_2 - x}{x_2 - x_1} f(Q_{11}) + \frac{x - x_1}{x_2 - x_1} f(Q_{21})\ where\ R_1 = (x, y_1) \\ & f(R_2) \approx \frac{x_2 - x}{x_2 - x_1} f(Q_{12}) + \frac{x - x_1}{x_2 - x_1} f(Q_{22})\ where\ R_2 = (x, y_2) \end{align} \]

然后在y方向进行线性插值，得到

\[ f(P) \approx \frac{y_2 - y}{y_2 - y_1} f(R_1) + \frac{y - y_1}{y_2 - y_1} f(R_2) \]

综合起来就是双线性插值的结果：

\[ \begin{align} f(x, y) &\approx \frac{(x_2 - x)(y_2 - y)}{(x_2 - x_1)(y_2 - y_1)}f(Q_{11}) \\ &+ \frac{(x - x_1)(y_2 - y)}{(x_2 - x_1)(y_2 - y_1)}f(Q_{21}) \\ &+ \frac{(x_2 - x)(y - y_1)}{(x_2 - x_1)(y_2 - y_1)}f(Q_{12}) \\ &+ \frac{(x - x_1)(y - y_1)}{(x_2 - x_1)(y_2 - y_1)}f(Q_{22}) \end{align} \]

因此双线性插值的计算结果与八个值有关系，四个函数值和四个与之对应的系数值。

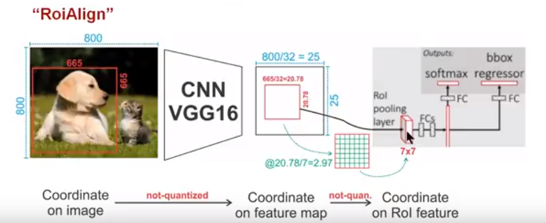

回过头我们看一下RoiAlign算子的计算过程，通过这图解释RoiAlign的工作原理


针对上图

  1. Conv layers使用的是VGG16，feat_stride=32(即表示，经过网络层后图片缩小为原图的1/32),原图\(800 \times 800\),最后一层特征图feature map大小：\(25 \times 25\)
  2. 假定原图中有一region proposal，大小为\(665 \times 665\)，映射到特征图中的大小：665/32=20.78,即\(20.78 \times 20.78\)，此时，没有像RoiPooling那样就行取整操作，保留浮点数
  3. 假定pooled_w=7,pooled_h=7，即pooling后固定成\(7 \times 7\)大小的特征图，所以将在feature map上映射的\(20.78 \times 20.78\)的region proposal划分成49个同等大小的小区域，每个小区域的大小20.78/7=2.97,即区域大小为\(2.97 \times 2.97\)

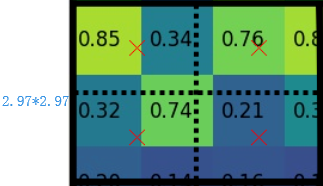

  4. 假定采样点数为4，即表示对于每个\(2.97 \times 2.97\)的小区域，平分四份，每一份取其中心点位置，而中心点位置的像素，采用双线性插值法进行计算，这样，就会得到四个点的像素值，如下图


上图中，四个红色叉叉‘×’的像素值是通过双线性插值算法计算得到的。

最后，取四个像素值中最大值或者平均值(有参数可以设定该操作)作为这个小区域(即：\(2.97 \times 2.97\)大小的区域)的像素值，如此类推同样是49个小区域得到49个像素值，组成\(7 \times 7\)大小的feature map。

接下来我们通过解读mmcv中RoiAlign算子的前向和反向传播过程的代码来理解具体操作细节。

三、RoiAlign算子CPU版本解读

mmcv中代码地址：

https://github.com/open-mmlab/mmcv/blob/v2.1.0/mmcv/ops/csrc/pytorch/cpu/roi_align.cpp

首先Line 11-21定义用于存储双线性插值的四个自变量和四个权重系数的结构体PreCalc

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
// implementation taken from Caffe2
template <typename T>
struct PreCalc {
  // 用于记录存放四个点的像素值的索引值
  int pos1;
  int pos2;
  int pos3;
  int pos4;
  // 对应四个点的权重值
  T w1;
  T w2;
  T w3;
  T w4;
};

然后我们先看看调用关系，在Line 384-403行，定义：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
void ROIAlignForwardCPULauncher(Tensor input, Tensor rois, Tensor output,
                                Tensor argmax_y, Tensor argmax_x,
                                int aligned_height, int aligned_width,
                                float spatial_scale, int sampling_ratio,
                                int pool_mode, bool aligned) {
  /*
  input：输入特征图
  rois：输入roi坐标，维度 [N,5] 第一列表示roi坐标的batch index
  output：输出tensor。维度[B, C, aligned_height, aligned_width]
  argmax_y：输出tensor，维度与output相同，用于记录当为单个网格的值为max pooling操作取值时，每个输出的feature的位置用到的原输入tensor的位置的y坐标
  argmax_x：输出tensor，维度与output相同，用于记录记录当为单个网格的值为max pooling操作取值时，每个输出的feature的位置用到的原输入tensor的位置的x坐标
  aligned_height：输出FeatureMap的H
  aligned_width：输出FeatureMap的W
  spatial_scale：当前特征图 / 原图大小 的值
  sampling_ratio：划分好 aligned_height x aligned_width 个网格后，单个网格用sampling_ratio个点表示
  pool_mode：1 表示 描述单个网格的点是对所有采样点去平均 0 表示取最大
  aligned：双线性插值的模式控制参数 表示是否采用坐标对齐模式
  */
  int output_size = output.numel();
  int channels = input.size(1);
  int height = input.size(2);
  int width = input.size(3);

  AT_DISPATCH_FLOATING_TYPES_AND_HALF(
      input.scalar_type(), "ROIAlign_forward", [&] {
        ROIAlignForward<scalar_t>(
            output_size, input.data_ptr<scalar_t>(), rois.data_ptr<scalar_t>(),
            output.data_ptr<scalar_t>(), argmax_y.data_ptr<scalar_t>(),
            argmax_x.data_ptr<scalar_t>(), aligned_height, aligned_width,
            static_cast<scalar_t>(spatial_scale), sampling_ratio, pool_mode,
            aligned, channels, height, width);
      });
}

接下来我们看一下ROIAlignForward函数，Line110-214

  1
  2
  3
  4
  5
  6
  7
  8
  9
 10
 11
 12
 13
 14
 15
 16
 17
 18
 19
 20
 21
 22
 23
 24
 25
 26
 27
 28
 29
 30
 31
 32
 33
 34
 35
 36
 37
 38
 39
 40
 41
 42
 43
 44
 45
 46
 47
 48
 49
 50
 51
 52
 53
 54
 55
 56
 57
 58
 59
 60
 61
 62
 63
 64
 65
 66
 67
 68
 69
 70
 71
 72
 73
 74
 75
 76
 77
 78
 79
 80
 81
 82
 83
 84
 85
 86
 87
 88
 89
 90
 91
 92
 93
 94
 95
 96
 97
 98
 99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
template <typename T>
void ROIAlignForward(const int nthreads, const T* input, const T* rois,
                     T* output, T* argmax_y, T* argmax_x,
                     const int pooled_height, const int pooled_width,
                     const T spatial_scale, const int sampling_ratio,
                     const int pool_mode,  // 0 - max pool, 1 - avg pool
                     const bool aligned, const int channels, const int height,
                     const int width) {
  /*
  nthreads：表面意思是线程个数，实际上是输出的元素总个数，即N x C x pooled_height x pooled_width
  input：输入feature map的内存指针
  rois：输入rois的内存指针
  output：输出feature map的内存指针
  argmax_y：输出tensor，维度与output相同，用于记录当为单个网格的值为max pooling操作取值时，每个输出的feature的位置用到的原输入tensor的位置的y坐标
  argmax_x：输出tensor，维度与output相同，用于记录记录当为单个网格的值为max pooling操作取值时，每个输出的feature的位置用到的原输入tensor的位置的x坐标
  pooled_height：输出FeatureMap的H
  pooled_width：输出FeatureMap的W
  spatial_scale：当前输入的input feature map的空间大小 / 原图大小 比如1/16
  sampling_ratio：划分好 aligned_height x aligned_width 个网格后，单个网格用sampling_ratio个点表示
  pool_mode：1 表示 描述单个网格的点是对所有采样点去平均 0 表示取最大
  aligned：双线性插值参数，是角点对齐还是中心对齐，角点对齐设置为0，中心对齐设置为1
  channels：输入channels
  height：输入feature map的高
  width：输入feature map的宽
  */

  // 根据输出总元素个数计算roi的个数
  int n_rois = nthreads / channels / pooled_width / pooled_height;

  // (n, c, ph, pw) is an element in the pooled output
  // can be parallelized using omp
  // #pragma omp parallel for num_threads(32)
  // 遍历每一个roi 计算其对应的feature map
  for (int n = 0; n < n_rois; n++) {
    // 当前roi 对应输出feature 的内存偏移
    int index_n = n * channels * pooled_width * pooled_height;

    // 首地址偏移
    const T* offset_rois = rois + n * 5;
    // 取出roi对应的batch index
    int roi_batch_ind = offset_rois[0];

    // Do not use rounding; this implementation detail is critical
    // 是否是中心对齐 aligned 等于1表示中心对齐
    T offset = aligned ? (T)0.5 : (T)0.0;
    // roi中存储的是实际坐标，这里转换为在roi上的坐标
    T roi_start_w = offset_rois[1] * spatial_scale - offset;
    T roi_start_h = offset_rois[2] * spatial_scale - offset;
    T roi_end_w = offset_rois[3] * spatial_scale - offset;
    T roi_end_h = offset_rois[4] * spatial_scale - offset;

    // roi的宽和高
    T roi_width = roi_end_w - roi_start_w;
    T roi_height = roi_end_h - roi_start_h;
    if (aligned) {
      AT_ASSERTM(roi_width >= 0 && roi_height >= 0,
                 "ROIs in ROIAlign cannot have non-negative size!");
    } else {  // for backward-compatibility only
      roi_width = std::max(roi_width, (T)1.);
      roi_height = std::max(roi_height, (T)1.);
    }

    // 将roi_height x roi_width 划分成 pooled_height x pooled_width个网格
    // 单个网格的尺寸在输入feature map长度和宽度方向上的大小
    T bin_size_h = static_cast<T>(roi_height) / static_cast<T>(pooled_height);
    T bin_size_w = static_cast<T>(roi_width) / static_cast<T>(pooled_width);

    // We use roi_bin_grid to sample the grid and mimic integral
    // 单个网格采用多少个子网格点采集表示
    // 如果sampling_ratio > 0 就是 sampling_ratio x sampling_ratio 个点
    // 在小于零的情况下 高度方向点的尺度为 ceil(roi_height / pooled_height) 自动计算
    // 即 单个网格的尺寸在输入feature map长度和宽度方向上的大小 ceil之后作为长和宽的大小
    int roi_bin_grid_h = (sampling_ratio > 0)
                             ? sampling_ratio
                             : ceilf(roi_height / pooled_height);  // e.g., = 2

    int roi_bin_grid_w =
        (sampling_ratio > 0) ? sampling_ratio : ceilf(roi_width / pooled_width);

    // 单个网格点被几个点表示
    // When the grid is empty, output zeros == 0/1, instead of NaN.
    const T count = std::max(roi_bin_grid_h * roi_bin_grid_w, 1);  // e.g. = 4

    // 接下来是双线性插值环节
    // 调用pre_calc_for_bilinear_interpolate每一个网格需要的点的个数
    // 一个网格有roi_bin_grid_h * roi_bin_grid_w个点
    // 一共 pooled_width * pooled_height 个网格
    // we want to precalculate indices and weights shared by all channels,
    // this is the key point of optimization
    std::vector<PreCalc<T>> pre_calc(roi_bin_grid_h * roi_bin_grid_w *
                                     pooled_width * pooled_height);
    pre_calc_for_bilinear_interpolate(
        height, width, pooled_height, pooled_width, roi_bin_grid_h,
        roi_bin_grid_w, roi_start_h, roi_start_w, bin_size_h, bin_size_w,
        roi_bin_grid_h, roi_bin_grid_w, pre_calc);

    // 遍历channel 在空间方向上计算feature map
    for (int c = 0; c < channels; c++) {
      // 输入feature map B，C，H，W
      // index_n 是 当前输出feature 的 batch 维度上的偏移
      // index_n = n * channels * pooled_width * pooled_height;

      // index_n_c 是 当前输出feature 在 c通道上的偏移
      int index_n_c = index_n + c * pooled_width * pooled_height;
      // 计算 当前 roi_batch_ind batch位置 c通道 输入feature map指向 的内容地址
      // 即 &input[roi_batch_ind][c]的首地址
      const T* offset_input =
          input + (roi_batch_ind * channels + c) * height * width;
      int pre_calc_index = 0;

      // 遍历每一个网格，进行填充
      for (int ph = 0; ph < pooled_height; ph++) {
        for (int pw = 0; pw < pooled_width; pw++) {
          // 计算输出feature 对应 网格索引
          int index = index_n_c + ph * pooled_width + pw;

          // 定义输出值、最大值、最大值索引
          T output_val = 0.;
          T maxval = -10000;
          T maxidx_y = -1.f, maxidx_x = -1.f;
          // 遍历用于计算当前网格点的所有点
          for (int iy = 0; iy < roi_bin_grid_h; iy++) {
            // 计算 点集中的y坐标
            // roi_start_h 是 roi 起始坐标
            // ph * bin_size_h 是 当前网格y方向偏移
            // (iy + .5f) * bin_size_h / static_cast<T>(roi_bin_grid_h)
            // 是 在 bin中的y方向偏移
            // 即 将一个 bin_size_h 分成了 roi_bin_grid_h 份
            const T y = roi_start_h + ph * bin_size_h +
                        static_cast<T>(iy + .5f) * bin_size_h /
                            static_cast<T>(roi_bin_grid_h);
            for (int ix = 0; ix < roi_bin_grid_w; ix++) {
              const T x = roi_start_w + pw * bin_size_w +
                          static_cast<T>(ix + .5f) * bin_size_w /
                              static_cast<T>(roi_bin_grid_w);
              // 根据预先计算的值进行加权
              PreCalc<T> pc = pre_calc[pre_calc_index];
              T val = pc.w1 * offset_input[pc.pos1] +
                      pc.w2 * offset_input[pc.pos2] +
                      pc.w3 * offset_input[pc.pos3] +
                      pc.w4 * offset_input[pc.pos4];
              // 求取最大值 并记录坐标
              if (val > maxval) {
                maxval = val;
                maxidx_y = y;
                maxidx_x = x;
              }
              // 求和
              output_val += val;
              // 移动索引
              pre_calc_index += 1;
            }
          }
          // 在每个网格中 如果pool_mode为0 则执行对采样点集合执行max pooling
          // 如果 pool_mode 为1 就取平均
          if (pool_mode == 0) {
            // We do max pooling inside a bin
            output[index] = maxval;
            argmax_y[index] = maxidx_y;
            argmax_x[index] = maxidx_x;
          } else if (pool_mode == 1) {
            // We do average (integral) pooling inside a bin
            output[index] = output_val / count;
          }  // if
        }    // for pw
      }      // for ph
    }        // for c
  }          // for n
}

下面我们看一下每一个网格需要的点是怎么生成的，功能实现在pre_calc_for_bilinear_interpolate函数Line 23-108

  1
  2
  3
  4
  5
  6
  7
  8
  9
 10
 11
 12
 13
 14
 15
 16
 17
 18
 19
 20
 21
 22
 23
 24
 25
 26
 27
 28
 29
 30
 31
 32
 33
 34
 35
 36
 37
 38
 39
 40
 41
 42
 43
 44
 45
 46
 47
 48
 49
 50
 51
 52
 53
 54
 55
 56
 57
 58
 59
 60
 61
 62
 63
 64
 65
 66
 67
 68
 69
 70
 71
 72
 73
 74
 75
 76
 77
 78
 79
 80
 81
 82
 83
 84
 85
 86
 87
 88
 89
 90
 91
 92
 93
 94
 95
 96
 97
 98
 99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
template <typename T>
void pre_calc_for_bilinear_interpolate(
    const int height, const int width, const int pooled_height,
    const int pooled_width, const int iy_upper, const int ix_upper,
    T roi_start_h, T roi_start_w, T bin_size_h, T bin_size_w,
    int roi_bin_grid_h, int roi_bin_grid_w, std::vector<PreCalc<T>>& pre_calc)
/*
height：输入feature map的height
width：输入feature map的width
pooled_height：输出feature map的pooled_height
pooled_width：输出feature map的pooled_width
iy_upper：一个网格划分成iy_upper * ix_upper个点表示
ix_upper：一个网格划分成iy_upper * ix_upper个点表示
roi_start_h：roi y方向起始坐标
roi_start_w：roi x方向起始坐标
bin_size_h：单个网格的高度
bin_size_w：单个网格的宽度
roi_bin_grid_h：一个网格划分成roi_bin_grid_h * roi_bin_grid_w个点表示
roi_bin_grid_w：一个网格划分成roi_bin_grid_h * roi_bin_grid_w个点表示
pre_calc：输出点的vector
*/

{
  int pre_calc_index = 0;
  // 遍历用于计算当前网格点的所有点
  for (int ph = 0; ph < pooled_height; ph++) {
    for (int pw = 0; pw < pooled_width; pw++) {
      for (int iy = 0; iy < iy_upper; iy++) {
        // 计算 点集 中的y坐标
        // roi_start_h 是 roi 起始坐标
        // ph * bin_size_h 是 当前网格y方向偏移
        // (iy + .5f) * bin_size_h / static_cast<T>(roi_bin_grid_h)
        // 是 在 bin中的y方向偏移
        // 即 将一个 bin_size_h 分成了 roi_bin_grid_h 份
        const T yy = roi_start_h + ph * bin_size_h +
                     static_cast<T>(iy + .5f) * bin_size_h /
                         static_cast<T>(roi_bin_grid_h);  // e.g., 0.5, 1.5
        for (int ix = 0; ix < ix_upper; ix++) {
          // 同理求 点集 中的点的x坐标
          const T xx = roi_start_w + pw * bin_size_w +
                       static_cast<T>(ix + .5f) * bin_size_w /
                           static_cast<T>(roi_bin_grid_w);

          T x = xx;
          T y = yy;
          // 如果坐标不合法就直接返回
          // deal with: inverse elements are out of feature map boundary
          if (y < -1.0 || y > height || x < -1.0 || x > width) {
            // empty
            PreCalc<T> pc;
            pc.pos1 = 0;
            pc.pos2 = 0;
            pc.pos3 = 0;
            pc.pos4 = 0;
            pc.w1 = 0;
            pc.w2 = 0;
            pc.w3 = 0;
            pc.w4 = 0;
            pre_calc[pre_calc_index] = pc;
            pre_calc_index += 1;
            continue;
          }

          if (y <= 0) {
            y = 0;
          }
          if (x <= 0) {
            x = 0;
          }
          // 双线性插值部分
          // 计算离x，y最近的四个点的坐标
          int y_low = (int)y;
          int x_low = (int)x;
          int y_high;
          int x_high;

          if (y_low >= height - 1) {
            y_high = y_low = height - 1;
            y = (T)y_low;
          } else {
            y_high = y_low + 1;
          }

          if (x_low >= width - 1) {
            x_high = x_low = width - 1;
            x = (T)x_low;
          } else {
            x_high = x_low + 1;
          }
          // 计算系数
          T ly = y - y_low;
          T lx = x - x_low;
          T hy = 1. - ly, hx = 1. - lx;
          T w1 = hy * hx, w2 = hy * lx, w3 = ly * hx, w4 = ly * lx;

          // 看公式 分母都是1
          // 因为x_2 - x_1 = 1
          // y_2 - y_1 = 1
          // 反映到代码
          // 即 y_high - y_low = 1
          //    x_high - x_low = 1
          // 计算四个权重值对应的系数对应的索引值
          // save weights and indices
          PreCalc<T> pc;
          pc.pos1 = y_low * width + x_low;
          pc.pos2 = y_low * width + x_high;
          pc.pos3 = y_high * width + x_low;
          pc.pos4 = y_high * width + x_high;
          // 存储 插值 系数
          pc.w1 = w1;
          pc.w2 = w2;
          pc.w3 = w3;
          pc.w4 = w4;
          pre_calc[pre_calc_index] = pc;

          pre_calc_index += 1;
        }
      }
    }
  }
}

下面我们看一下反向传播是如何执行的。

整体流程发起函数在ROIAlignBackwardCPULauncher当中

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
void ROIAlignBackwardCPULauncher(Tensor grad_output, Tensor rois,
                                 Tensor argmax_y, Tensor argmax_x,
                                 Tensor grad_input, int aligned_height,
                                 int aligned_width, float spatial_scale,
                                 int sampling_ratio, int pool_mode,
                                 bool aligned)
/*
grad_output：对roi feature map的梯度累计信息 维度为 [N, C, H, W] H和W为 pooled_height 和 pooled_width
rois：roi输入数据
argmax_y：输出tensor，维度与output相同，用于记录当为单个网格的值为max pooling操作取值时，每个输出的feature的位置用到的原输入tensor的位置的y坐标
argmax_x：输出tensor，维度与output相同，用于记录记录当为单个网格的值为max pooling操作取值时，每个输出的feature的位置用到的原输入tensor的位置的x坐标
grad_input：对输入给Roi Align的feature map的梯度信息，初始化为全0
aligned_height：pooled_height
aligned_width：pooled_width
spatial_scale：当前输入的input feature map的空间大小 / 原图大小 比如1/16
sampling_ratio：划分好 aligned_height x aligned_width 个网格后，单个网格用sampling_ratio个点表示
pool_mode：1 表示 描述单个网格的点是对所有采样点去平均 0 表示取最大
aligned：双线性插值参数，是角点对齐还是中心对齐，角点对齐设置为0，中心对齐设置为1
*/
{
  int output_size = grad_output.numel();
  int channels = grad_input.size(1);
  int height = grad_input.size(2);
  int width = grad_input.size(3);

  // get stride values to ensure indexing into gradients is correct.
  int n_stride = grad_output.stride(0);
  int c_stride = grad_output.stride(1);
  int h_stride = grad_output.stride(2);
  int w_stride = grad_output.stride(3);

  AT_DISPATCH_FLOATING_TYPES_AND_HALF(
      grad_output.scalar_type(), "ROIAlign_backward", [&] {
        ROIAlignBackward<scalar_t>(
            output_size, grad_output.data_ptr<scalar_t>(),
            rois.data_ptr<scalar_t>(), argmax_y.data_ptr<scalar_t>(),
            argmax_x.data_ptr<scalar_t>(), grad_input.data_ptr<scalar_t>(),
            aligned_height, aligned_width, static_cast<scalar_t>(spatial_scale),
            sampling_ratio, pool_mode, aligned, channels, height, width,
            n_stride, c_stride, h_stride, w_stride);
      });
}

接下来看ROIAlignBackward函数，在Line 270-382

  1
  2
  3
  4
  5
  6
  7
  8
  9
 10
 11
 12
 13
 14
 15
 16
 17
 18
 19
 20
 21
 22
 23
 24
 25
 26
 27
 28
 29
 30
 31
 32
 33
 34
 35
 36
 37
 38
 39
 40
 41
 42
 43
 44
 45
 46
 47
 48
 49
 50
 51
 52
 53
 54
 55
 56
 57
 58
 59
 60
 61
 62
 63
 64
 65
 66
 67
 68
 69
 70
 71
 72
 73
 74
 75
 76
 77
 78
 79
 80
 81
 82
 83
 84
 85
 86
 87
 88
 89
 90
 91
 92
 93
 94
 95
 96
 97
 98
 99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
template <typename T>
void ROIAlignBackward(const int nthreads, const T* grad_output, const T* rois,
                      const T* argmax_y, const T* argmax_x, T* grad_input,
                      const int pooled_height, const int pooled_width,
                      const T spatial_scale, const int sampling_ratio,
                      const int pool_mode,  // 0 - max pool, 1 - avg pool
                      const bool aligned, const int channels, const int height,
                      const int width, const int n_stride, const int c_stride,
                      const int h_stride, const int w_stride)
/*
nthreads：表面意思是线程个数，实际上是roi align算子输出feature map输出的元素总个数，即N x C x pooled_height x pooled_width
grad_output：对roi feature map的梯度累计信息 维度为 [N, C, H, W] H和W为 pooled_height 和 pooled_width
rois：输入rois的内存指针
argmax_y：输入tensor，维度与output相同，用于记录当为单个网格的值为max pooling操作取值时，每个输出的feature的位置用到的原输入tensor的位置的y坐标
argmax_x：输入tensor，维度与output相同，用于记录记录当为单个网格的值为max pooling操作取值时，每个输出的feature的位置用到的原输入tensor的位置的x坐标
grad_input：输出指针，对输入给Roi Align的feature map的梯度信息，初始化为全0
pooled_height：RoiAlign输出FeatureMap的H
pooled_width：RoiAlign输出FeatureMap的W
spatial_scale：当前输入的input feature map的空间大小 / 原图大小 比如1/16
sampling_ratio：划分好 aligned_height x aligned_width 个网格后，单个网格用sampling_ratio个点表示
pool_mode：1 表示 描述单个网格的点是对所有采样点去平均 0 表示取最大
aligned：双线性插值参数，是角点对齐还是中心对齐，角点对齐设置为0，中心对齐设置为1
channels：输入channels
height：输入feature map的高
width：输入feature map的宽
n_stride：记录grad_output指针 batch方向的stride，兼容内存不连续的情况
c_stride：记录grad_output指针 channel方向的stride，兼容内存不连续的情况
h_stride：记录grad_output指针 height方向的stride，兼容内存不连续的情况
w_stride：记录grad_output指针 width方向的stride，兼容内存不连续的情况
*/
{
  // 遍历输出所有输入元素。计算其对输入相关联输入元素的梯度
  for (int index = 0; index < nthreads; index++) {
    // (n, c, ph, pw) is an element in the pooled output
    // 计算出pooled_width维度上的索引
    int pw = index % pooled_width;
    // 计算出pooled_height维度上的索引
    int ph = (index / pooled_width) % pooled_height;
    // 计算出channel维度上的索引
    int c = (index / pooled_width / pooled_height) % channels;
    // 计算出roi batch维度上的索引
    int n = index / pooled_width / pooled_height / channels;

    // 取输入roi的坐标值
    const T* offset_rois = rois + n * 5;
    // 取出当前roi对应的 batch index
    int roi_batch_ind = offset_rois[0];

    // 与前向传播计算相同，计算出roi坐标映射到feature map后的坐标
    // Do not use rounding; this implementation detail is critical
    T offset = aligned ? (T)0.5 : (T)0.0;
    T roi_start_w = offset_rois[1] * spatial_scale - offset;
    T roi_start_h = offset_rois[2] * spatial_scale - offset;
    T roi_end_w = offset_rois[3] * spatial_scale - offset;
    T roi_end_h = offset_rois[4] * spatial_scale - offset;

    T roi_width = roi_end_w - roi_start_w;
    T roi_height = roi_end_h - roi_start_h;
    if (aligned) {
      AT_ASSERTM(roi_width >= 0 && roi_height >= 0,
                 "ROIs in ROIAlign do not have non-negative size!");
    } else {  // for backward-compatibility only
      roi_width = std::max(roi_width, (T)1.);
      roi_height = std::max(roi_height, (T)1.);
    }
    // 单个网格大小
    T bin_size_h = static_cast<T>(roi_height) / static_cast<T>(pooled_height);
    T bin_size_w = static_cast<T>(roi_width) / static_cast<T>(pooled_width);

    // 针对输入 feature map 的偏移首地址，等价于 grad_input[roi_batch_ind][c]
    T* offset_grad_input =
        grad_input + ((roi_batch_ind * channels + c) * height * width);

    // 计算输出 feature map 的偏移首地址
    int output_offset = n * n_stride + c * c_stride;
    // 等价于 &grad_output[n][c]
    const T* offset_grad_output = grad_output + output_offset;
    // 取出当前对roi feature map的梯度值，等价于 grad_output[n][c][ph][pw]
    const T grad_output_this_bin =
        offset_grad_output[ph * h_stride + pw * w_stride];

    // 如果是max pooling模式 那么梯度仅仅回传到 argmax 对应的坐标的点
    // 其余位置为梯度为0，所以grad_input元素调用前要前部初始化为0
    if (pool_mode == 0) {
      // We do max pooling inside a bin
      // 取出最大值是哪个点
      T y = argmax_y[index], x = argmax_x[index];
      if (y != -1.f) {
        T w1, w2, w3, w4;
        int x_low, x_high, y_low, y_high;
        // 计算针对(x,y)坐标处 四个坐标点坐标和对应的权值
        // 权值就是对应坐标点的梯度
        bilinear_interpolate_gradient(height, width, y, x, w1, w2, w3, w4,
                                      x_low, x_high, y_low, y_high, index);
        // 通过链式法则，计算出对四个点的梯度
        T g1 = grad_output_this_bin * w1;
        T g2 = grad_output_this_bin * w2;
        T g3 = grad_output_this_bin * w3;
        T g4 = grad_output_this_bin * w4;

        if (x_low >= 0 && x_high >= 0 && y_low >= 0 && y_high >= 0) {
          // 按照多元函数微分学，将此处梯度进行累加操作
          // 因为同一处位置可能有多个roi做前向计算
          // atomic add is not needed for now since it is single threaded
          add(offset_grad_input + y_low * width + x_low, static_cast<T>(g1));
          add(offset_grad_input + y_low * width + x_high, static_cast<T>(g2));
          add(offset_grad_input + y_high * width + x_low, static_cast<T>(g3));
          add(offset_grad_input + y_high * width + x_high, static_cast<T>(g4));
        }  // if
      }    // mode
    } else if (pool_mode == 1) {
      // avg pooling 模式计算梯度 就需要计算出所有的相关点
      // y = x / n， dy/dx = 1/n
      // We do average (integral) pooling inside a bin
      // We use roi_bin_grid to sample the grid and mimic integral
      // 计算一个网格点用了多少个采样点
      int roi_bin_grid_h =
          (sampling_ratio > 0)
              ? sampling_ratio
              : ceilf(roi_height / pooled_height);  // e.g., = 2
      int roi_bin_grid_w = (sampling_ratio > 0)
                               ? sampling_ratio
                               : ceilf(roi_width / pooled_width);

      const T count = roi_bin_grid_h * roi_bin_grid_w;  // e.g. = 4
      // 两重循环重新计算采样点坐标
      for (int iy = 0; iy < roi_bin_grid_h; iy++) {
        const T y = roi_start_h + ph * bin_size_h +
                    static_cast<T>(iy + .5f) * bin_size_h /
                        static_cast<T>(roi_bin_grid_h);  // e.g., 0.5, 1.5
        for (int ix = 0; ix < roi_bin_grid_w; ix++) {
          const T x = roi_start_w + pw * bin_size_w +
                      static_cast<T>(ix + .5f) * bin_size_w /
                          static_cast<T>(roi_bin_grid_w);

          T w1, w2, w3, w4;
          int x_low, x_high, y_low, y_high;
          // 计算当前采样点下的对应的四个点坐标和对应权值
          bilinear_interpolate_gradient(height, width, y, x, w1, w2, w3, w4,
                                        x_low, x_high, y_low, y_high, index);
          // 计算梯度并回传
          T g1 = grad_output_this_bin * w1 / count;
          T g2 = grad_output_this_bin * w2 / count;
          T g3 = grad_output_this_bin * w3 / count;
          T g4 = grad_output_this_bin * w4 / count;

          if (x_low >= 0 && x_high >= 0 && y_low >= 0 && y_high >= 0) {
            // atomic add is not needed for now since it is single threaded
            add(offset_grad_input + y_low * width + x_low, static_cast<T>(g1));
            add(offset_grad_input + y_low * width + x_high, static_cast<T>(g2));
            add(offset_grad_input + y_high * width + x_low, static_cast<T>(g3));
            add(offset_grad_input + y_high * width + x_high,
                static_cast<T>(g4));
          }  // if
        }    // ix
      }      // iy
    }        // mode
  }          // for
}  // ROIAlignBackward

接下来我们再看下bilinear_interpolate_gradient函数，Line 216-263

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
template <typename T>
void bilinear_interpolate_gradient(const int height, const int width, T y, T x,
                                   T& w1, T& w2, T& w3, T& w4, int& x_low,
                                   int& x_high, int& y_low, int& y_high,
                                   const int index /* index for debug only*/)
/*
height：输入feature map的高度
width：输入feature map的宽度
y：采样点的y坐标
x：采样点的x坐标
w1/w2/w3/w4：(x,y)附近四个点对应的权重值
x_low/x_high/y_low/y_high：四个点对应的坐标值
index：for debug
*/
{
  // 处理不合法的case
  // deal with cases that inverse elements are out of feature map boundary
  if (y < -1.0 || y > height || x < -1.0 || x > width) {
    // empty
    w1 = w2 = w3 = w4 = 0.;
    x_low = x_high = y_low = y_high = -1;
    return;
  }

  if (y <= 0) y = 0;
  if (x <= 0) x = 0;

  // 计算四个点坐标
  y_low = (int)y;
  x_low = (int)x;

  if (y_low >= height - 1) {
    y_high = y_low = height - 1;
    y = (T)y_low;
  } else {
    y_high = y_low + 1;
  }

  if (x_low >= width - 1) {
    x_high = x_low = width - 1;
    x = (T)x_low;
  } else {
    x_high = x_low + 1;
  }

  // 计算四个点的对应的权重
  T ly = y - y_low;
  T lx = x - x_low;
  T hy = 1. - ly, hx = 1. - lx;

  // reference in forward
  // T v1 = input[y_low * width + x_low];
  // T v2 = input[y_low * width + x_high];
  // T v3 = input[y_high * width + x_low];
  // T v4 = input[y_high * width + x_high];
  // T val = (w1 * v1 + w2 * v2 + w3 * v3 + w4 * v4);

  w1 = hy * hx, w2 = hy * lx, w3 = ly * hx, w4 = ly * lx;

  return;
}

OK，呼~，长舒一口气，CPU版本解读完毕。

接下来我们看下gpu版本

四、RoiAlign算子GPU版本解读

老规矩，先看前向传播过程

在 https://github.com/open-mmlab/mmcv/blob/v2.1.0/mmcv/ops/csrc/pytorch/cuda/roi_align_cuda.cu

ROIAlignForwardCUDAKernelLauncher函数，Line 5-30，这里各个参数我就不解释了，在cpu版本解释了。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
void ROIAlignForwardCUDAKernelLauncher(Tensor input, Tensor rois, Tensor output,
                                       Tensor argmax_y, Tensor argmax_x,
                                       int aligned_height, int aligned_width,
                                       float spatial_scale, int sampling_ratio,
                                       int pool_mode, bool aligned) {
  int output_size = output.numel();
  int channels = input.size(1);
  int height = input.size(2);
  int width = input.size(3);

  at::cuda::CUDAGuard device_guard(input.device());
  cudaStream_t stream = at::cuda::getCurrentCUDAStream();
  AT_DISPATCH_FLOATING_TYPES_AND_HALF(
      input.scalar_type(), "roi_align_forward_cuda_kernel", [&] {
        roi_align_forward_cuda_kernel<scalar_t>
            <<<GET_BLOCKS(output_size), THREADS_PER_BLOCK, 0, stream>>>(
                output_size, input.data_ptr<scalar_t>(),
                rois.data_ptr<scalar_t>(), output.data_ptr<scalar_t>(),
                argmax_y.data_ptr<scalar_t>(), argmax_x.data_ptr<scalar_t>(),
                aligned_height, aligned_width,
                static_cast<scalar_t>(spatial_scale), sampling_ratio, pool_mode,
                aligned, channels, height, width);
      });

  AT_CUDA_CHECK(cudaGetLastError());
}

我们重点看下cuda核函数调用

参考 https://github.com/open-mmlab/mmcv/blob/v2.1.0/mmcv/ops/csrc/common/cuda/common_cuda_helper.hpp

1
2
3
4
5
6
7
8
9
// 在common.cuh 定义了
// #define THREADS_PER_BLOCK 512

// 第一个参数为 grid 的维度和大小 (grid_size) 单个grid共有 GET_BLOCKS(output_size) 个 block
// 第二个参数为 每个线程块的维度和大小 (block_size) 设置共有 THREADS_PER_BLOCK 个 thread
// 第三个参数为 每个线程块需动态分配的共享内存的字节数，设置为0
// 第四个参数为 指定的相关联的 CUDA 流 设置为输入tensor绑定的stream
roi_align_forward_cuda_kernel<scalar_t>
            <<<GET_BLOCKS(output_size), THREADS_PER_BLOCK, 0, stream>>>

1
2
3
4
5
6
// GET_BLOCKS定义：等价于 min(4096, ceil(N / num_threads))
inline int GET_BLOCKS(const int N, const int num_threads = THREADS_PER_BLOCK) {
  int optimal_block_num = (N + num_threads - 1) / num_threads;
  int max_block_num = 4096;
  return min(optimal_block_num, max_block_num);
}

所以一共启动了ceil(output_size / THREADS_PER_BLOCK) * THREADS_PER_BLOCK个cuda thread。

接下来我们看下roi_align_forward_cuda_kernel函数，在

https://github.com/open-mmlab/mmcv/blob/v2.1.0/mmcv/ops/csrc/common/cuda/roi_align_cuda_kernel.cuh

Line 17-108

  1
  2
  3
  4
  5
  6
  7
  8
  9
 10
 11
 12
 13
 14
 15
 16
 17
 18
 19
 20
 21
 22
 23
 24
 25
 26
 27
 28
 29
 30
 31
 32
 33
 34
 35
 36
 37
 38
 39
 40
 41
 42
 43
 44
 45
 46
 47
 48
 49
 50
 51
 52
 53
 54
 55
 56
 57
 58
 59
 60
 61
 62
 63
 64
 65
 66
 67
 68
 69
 70
 71
 72
 73
 74
 75
 76
 77
 78
 79
 80
 81
 82
 83
 84
 85
 86
 87
 88
 89
 90
 91
 92
 93
 94
 95
 96
 97
 98
 99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
/*** Forward ***/
template <typename T>
__global__ void roi_align_forward_cuda_kernel(
    const int nthreads, const T* input, const T* rois, T* output, T* argmax_y,
    T* argmax_x, const int pooled_height, const int pooled_width,
    const T spatial_scale, const int sampling_ratio,
    const int pool_mode,  // 0 - max pool, 1 - avg pool
    const bool aligned, const int channels, const int height, const int width)
/*
  nthreads：线程个数，实际上是输出的元素总个数，即N x C x pooled_height x pooled_width
  input：输入feature map的内存指针
  rois：输入rois的内存指针
  output：输出feature map的内存指针
  argmax_y：输出tensor，维度与output相同，用于记录当为单个网格的值为max pooling操作取值时，每个输出的feature的位置用到的原输入tensor的位置的y坐标
  argmax_x：输出tensor，维度与output相同，用于记录记录当为单个网格的值为max pooling操作取值时，每个输出的feature的位置用到的原输入tensor的位置的x坐标
  pooled_height：输出FeatureMap的H
  pooled_width：输出FeatureMap的W
  spatial_scale：当前输入的input feature map的空间大小 / 原图大小 比如1/16
  sampling_ratio：划分好 aligned_height x aligned_width 个网格后，单个网格用sampling_ratio个点表示
  pool_mode：1 表示 描述单个网格的点是对所有采样点去平均 0 表示取最大
  aligned：双线性插值参数，是角点对齐还是中心对齐，角点对齐设置为0，中心对齐设置为1
  channels：输入channels
  height：输入feature map的高
  width：输入feature map的宽
  */
{
/*
在common.cuh中有定义
#define CUDA_1D_KERNEL_LOOP(i, n)                              \
  for (int i = blockIdx.x * blockDim.x + threadIdx.x; i < (n); \
       i += blockDim.x * gridDim.x)

上述循环表示
i 初始化为 blockIdx.x * blockDim.x + threadIdx.x
步长为 blockDim.x * gridDim.x

回顾调用过程 blockDim.x 即为 单个block线程的总个数
blockIdx.x 即为grid维度上block的索引
一共启动了 blockDim.x * gridDim.x 个核函数
步长为 blockDim.x * gridDim.x 是为了满足，当nthreads > blockDim.x * gridDim.x 时，依然可以处理剩余元素
*/
  // 需要注意的是，cuda核函数的计算逻辑与cpu版本逻辑不太一样，cpu是遍历roi
  // cuda核是遍历输出feature map的每一个元素，找到对应的计算
  CUDA_1D_KERNEL_LOOP(index, nthreads) {
    // 计算输出层的的索引，输入[N,5] 输出 [N, C, H, W]
    // (n, c, ph, pw) is an element in the pooled output
    int pw = index % pooled_width;
    int ph = (index / pooled_width) % pooled_height;
    int c = (index / pooled_width / pooled_height) % channels;
    int n = index / pooled_width / pooled_height / channels;

    const T* offset_rois = rois + n * 5;
    // 拿到当前输出feature map的值对应的roi中记录的batch index
    int roi_batch_ind = offset_rois[0];

    // 将roi中的大图坐标 转换为 feature map上的坐标
    // Do not using rounding; this implementation detail is critical
    T offset = aligned ? (T)0.5 : (T)0.0;
    T roi_start_w = offset_rois[1] * spatial_scale - offset;
    T roi_start_h = offset_rois[2] * spatial_scale - offset;
    T roi_end_w = offset_rois[3] * spatial_scale - offset;
    T roi_end_h = offset_rois[4] * spatial_scale - offset;

    T roi_width = roi_end_w - roi_start_w;
    T roi_height = roi_end_h - roi_start_h;
    if (!aligned) {  // for backward-compatibility only
      roi_width = max(roi_width, (T)1.);
      roi_height = max(roi_height, (T)1.);
    }

    // 划分网格，并计算单个网格点占feature map上的点数
    T bin_size_h = static_cast<T>(roi_height) / static_cast<T>(pooled_height);
    T bin_size_w = static_cast<T>(roi_width) / static_cast<T>(pooled_width);

    // 计算输入feature map偏移指针 类似于 &input[roi_batch_ind][c]
    const T* offset_input =
        input + (roi_batch_ind * channels + c) * height * width;

    // 定义单个网格采样点个数
    // We use roi_bin_grid to sample the grid and mimic integral
    int roi_bin_grid_h =
        (sampling_ratio > 0)
            ? sampling_ratio
            : static_cast<int>(ceilf(roi_height / pooled_height));
    int roi_bin_grid_w =
        (sampling_ratio > 0)
            ? sampling_ratio
            : static_cast<int>(ceilf(roi_width / pooled_width));

    // max pooling模式
    if (pool_mode == 0) {
      // We do max pooling inside a bin
      T maxval = -FLT_MAX;
      T maxidx_y = -1.f, maxidx_x = -1.f;
      // 两重循环计算采样点的坐标，根据单个网格点的范围继续划分小网格
      // 然后去小网格的中心点作为采样点
      for (int iy = 0; iy < roi_bin_grid_h; iy++) {
        const T y = roi_start_h + ph * bin_size_h +
                    static_cast<T>(iy + .5f) * bin_size_h /
                        static_cast<T>(roi_bin_grid_h);
        for (int ix = 0; ix < roi_bin_grid_w; ix++) {
          const T x = roi_start_w + pw * bin_size_w +
                      static_cast<T>(ix + .5f) * bin_size_w /
                          static_cast<T>(roi_bin_grid_w);
          // 采样双线性插值计算采样点，并保存最大值
          T val =
              bilinear_interpolate(offset_input, height, width, y, x, index);
          if (val > maxval) {
            maxval = val;
            maxidx_y = y;
            maxidx_x = x;
          }
        }
      }
      output[index] = maxval;
      argmax_y[index] = maxidx_y;
      argmax_x[index] = maxidx_x;
    } else if (pool_mode == 1) {
      // 同理 pool_mode == 1 表示 avg pooling 对所有采样点求和后取平均
      // We do average pooling inside a bin
      const T count = max(roi_bin_grid_h * roi_bin_grid_w, 1);
      T output_val = 0.;
      for (int iy = 0; iy < roi_bin_grid_h; iy++) {
        const T y = roi_start_h + ph * bin_size_h +
                    static_cast<T>(iy + .5f) * bin_size_h /
                        static_cast<T>(roi_bin_grid_h);
        for (int ix = 0; ix < roi_bin_grid_w; ix++) {
          const T x = roi_start_w + pw * bin_size_w +
                      static_cast<T>(ix + .5f) * bin_size_w /
                          static_cast<T>(roi_bin_grid_w);
          T val =
              bilinear_interpolate(offset_input, height, width, y, x, index);
          output_val += val;
        }
      }
      output[index] = output_val / count;
    }
  }
}

下面我们看一下反向传播，调用ROIAlignBackwardCUDAKernelLauncher，在roi_align_cuda.cu Line 32-58

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
void ROIAlignBackwardCUDAKernelLauncher(Tensor grad_output, Tensor rois,
                                        Tensor argmax_y, Tensor argmax_x,
                                        Tensor grad_input, int aligned_height,
                                        int aligned_width, float spatial_scale,
                                        int sampling_ratio, int pool_mode,
                                        bool aligned) {
  int output_size = grad_output.numel();
  int channels = grad_input.size(1);
  int height = grad_input.size(2);
  int width = grad_input.size(3);

  at::cuda::CUDAGuard device_guard(grad_output.device());
  cudaStream_t stream = at::cuda::getCurrentCUDAStream();
  AT_DISPATCH_FLOATING_TYPES_AND_HALF(
      grad_output.scalar_type(), "roi_align_backward_cuda_kernel", [&] {
        roi_align_backward_cuda_kernel<scalar_t>
            <<<GET_BLOCKS(output_size), THREADS_PER_BLOCK, 0, stream>>>(
                output_size, grad_output.data_ptr<scalar_t>(),
                rois.data_ptr<scalar_t>(), argmax_y.data_ptr<scalar_t>(),
                argmax_x.data_ptr<scalar_t>(), grad_input.data_ptr<scalar_t>(),
                aligned_height, aligned_width,
                static_cast<scalar_t>(spatial_scale), sampling_ratio, pool_mode,
                aligned, channels, height, width);
      });

  AT_CUDA_CHECK(cudaGetLastError());
}

调用roi_align_backward_cuda_kernel一共启动了 ceil(output_size / THREADS_PER_BLOCK) * THREADS_PER_BLOCK个cuda线程

roi_align_backward_cuda_kernel在roi_align_cuda_kernel.cuh Line110 - 210定义

  1
  2
  3
  4
  5
  6
  7
  8
  9
 10
 11
 12
 13
 14
 15
 16
 17
 18
 19
 20
 21
 22
 23
 24
 25
 26
 27
 28
 29
 30
 31
 32
 33
 34
 35
 36
 37
 38
 39
 40
 41
 42
 43
 44
 45
 46
 47
 48
 49
 50
 51
 52
 53
 54
 55
 56
 57
 58
 59
 60
 61
 62
 63
 64
 65
 66
 67
 68
 69
 70
 71
 72
 73
 74
 75
 76
 77
 78
 79
 80
 81
 82
 83
 84
 85
 86
 87
 88
 89
 90
 91
 92
 93
 94
 95
 96
 97
 98
 99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
/*** Backward ***/
template <typename T>
__global__ void roi_align_backward_cuda_kernel(
    const int nthreads, const T* grad_output, const T* rois, const T* argmax_y,
    const T* argmax_x, T* grad_input, const int pooled_height,
    const int pooled_width, const T spatial_scale, const int sampling_ratio,
    const int pool_mode,  // 0 - max pool, 1 - avg pool
    const bool aligned, const int channels, const int height, const int width) {
/*
nthreads：表面意思是线程个数，实际上是roi align算子输出feature map输出的元素总个数，即N x C x pooled_height x pooled_width
grad_output：对roi feature map的梯度累计信息 维度为 [N, C, H, W] H和W为 pooled_height 和 pooled_width
rois：输入rois的内存指针
argmax_y：输入tensor，维度与output相同，用于记录当为单个网格的值为max pooling操作取值时，每个输出的feature的位置用到的原输入tensor的位置的y坐标
argmax_x：输入tensor，维度与output相同，用于记录记录当为单个网格的值为max pooling操作取值时，每个输出的feature的位置用到的原输入tensor的位置的x坐标
grad_input：输出指针，对输入给Roi Align的feature map的梯度信息，初始化为全0
pooled_height：RoiAlign输出FeatureMap的H
pooled_width：RoiAlign输出FeatureMap的W
spatial_scale：当前输入的input feature map的空间大小 / 原图大小 比如1/16
sampling_ratio：划分好 aligned_height x aligned_width 个网格后，单个网格用sampling_ratio个点表示
pool_mode：1 表示 描述单个网格的点是对所有采样点去平均 0 表示取最大
aligned：双线性插值参数，是角点对齐还是中心对齐，角点对齐设置为0，中心对齐设置为1
channels：输入channels
height：输入feature map的高
width：输入feature map的宽
*/

/*
在common.cuh中有定义
#define CUDA_1D_KERNEL_LOOP(i, n)                              \
  for (int i = blockIdx.x * blockDim.x + threadIdx.x; i < (n); \
       i += blockDim.x * gridDim.x)

上述循环表示
i 初始化为 blockIdx.x * blockDim.x + threadIdx.x
步长为 blockDim.x * gridDim.x

回顾调用过程 blockDim.x 即为 单个block线程的总个数
blockIdx.x 即为grid维度上block的索引
一共启动了 blockDim.x * gridDim.x 个核函数
步长为 blockDim.x * gridDim.x 是为了满足，当nthreads > blockDim.x * gridDim.x 时，依然可以处理剩余元素
*/
  CUDA_1D_KERNEL_LOOP(index, nthreads) {
    // (n, c, ph, pw) is an element in the pooled output
    int pw = index % pooled_width;
    int ph = (index / pooled_width) % pooled_height;
    int c = (index / pooled_width / pooled_height) % channels;
    int n = index / pooled_width / pooled_height / channels;

    const T grad_output_this_bin = grad_output[index];

    const T* offset_rois = rois + n * 5;
    int roi_batch_ind = offset_rois[0];
    T* offset_grad_input =
        grad_input + ((roi_batch_ind * channels + c) * height * width);

    if (pool_mode == 0) {
      T y = argmax_y[index], x = argmax_x[index];
      if (y != -1.f) {
        T w1, w2, w3, w4;
        int x_low, x_high, y_low, y_high;
        bilinear_interpolate_gradient(height, width, y, x, w1, w2, w3, w4,
                                      x_low, x_high, y_low, y_high, index);

        if (x_low >= 0 && x_high >= 0 && y_low >= 0 && y_high >= 0) {
          atomicAdd(offset_grad_input + y_low * width + x_low,
                    grad_output_this_bin * w1);
          atomicAdd(offset_grad_input + y_low * width + x_high,
                    grad_output_this_bin * w2);
          atomicAdd(offset_grad_input + y_high * width + x_low,
                    grad_output_this_bin * w3);
          atomicAdd(offset_grad_input + y_high * width + x_high,
                    grad_output_this_bin * w4);
        }
      }
    } else if (pool_mode == 1) {
      // Do not using rounding; this implementation detail is critical
      T offset = aligned ? (T)0.5 : (T)0.0;
      T roi_start_w = offset_rois[1] * spatial_scale - offset;
      T roi_start_h = offset_rois[2] * spatial_scale - offset;
      T roi_end_w = offset_rois[3] * spatial_scale - offset;
      T roi_end_h = offset_rois[4] * spatial_scale - offset;

      T roi_width = roi_end_w - roi_start_w;
      T roi_height = roi_end_h - roi_start_h;
      if (!aligned) {  // for backward-compatibility only
        roi_width = max(roi_width, (T)1.);
        roi_height = max(roi_height, (T)1.);
      }

      T bin_size_h = static_cast<T>(roi_height) / static_cast<T>(pooled_height);
      T bin_size_w = static_cast<T>(roi_width) / static_cast<T>(pooled_width);

      // We use roi_bin_grid to sample the grid and mimic integral
      int roi_bin_grid_h =
          (sampling_ratio > 0)
              ? sampling_ratio
              : static_cast<int>(ceilf(roi_height / pooled_height));
      int roi_bin_grid_w =
          (sampling_ratio > 0)
              ? sampling_ratio
              : static_cast<int>(ceilf(roi_width / pooled_width));

      // We do average (integral) pooling inside a bin
      const T count = roi_bin_grid_h * roi_bin_grid_w;  // e.g. = 4

      for (int iy = 0; iy < roi_bin_grid_h; iy++) {
        const T y = roi_start_h + ph * bin_size_h +
                    static_cast<T>(iy + .5f) * bin_size_h /
                        static_cast<T>(roi_bin_grid_h);
        for (int ix = 0; ix < roi_bin_grid_w; ix++) {
          const T x = roi_start_w + pw * bin_size_w +
                      static_cast<T>(ix + .5f) * bin_size_w /
                          static_cast<T>(roi_bin_grid_w);

          T w1, w2, w3, w4;
          int x_low, x_high, y_low, y_high;
          bilinear_interpolate_gradient(height, width, y, x, w1, w2, w3, w4,
                                        x_low, x_high, y_low, y_high, index);

          if (x_low >= 0 && x_high >= 0 && y_low >= 0 && y_high >= 0) {
            atomicAdd(offset_grad_input + y_low * width + x_low,
                      grad_output_this_bin * w1 / count);
            atomicAdd(offset_grad_input + y_low * width + x_high,
                      grad_output_this_bin * w2 / count);
            atomicAdd(offset_grad_input + y_high * width + x_low,
                      grad_output_this_bin * w3 / count);
            atomicAdd(offset_grad_input + y_high * width + x_high,
                      grad_output_this_bin * w4 / count);
          }
        }
      }
    }
  }
}

上述backward过程与cpu版本基本相同，唯一不同是梯度累加是采用atomicAdd保证原子写入。

OK，GPU版本的解读也完事了，真是通透。

五、总结

本文详细解释了RoiAlign的原理、技术细节和具体实现，希望能为一些热爱底层实现或者想”知其所以然“的朋友一点点启发，有什么问题欢迎在评论区底下留言。

六、参考链接

  1. https://www.cnblogs.com/wangyong/p/8523814.html
  2. https://blog.csdn.net/weixin_45492636/article/details/120550968
  3. https://github.com/open-mmlab/mmcv/blob/v2.1.0/mmcv/ops/csrc/pytorch/cpu/roi_align.cpp
  4. https://github.com/open-mmlab/mmcv/blob/v2.1.0/mmcv/ops/csrc/common/cuda/roi_align_cuda_kernel.cuh
  5. https://github.com/open-mmlab/mmcv/blob/v2.1.0/mmcv/ops/csrc/pytorch/cuda/roi_align_cuda.cu
  6. https://github.com/open-mmlab/mmcv/blob/v2.1.0/mmcv/ops/csrc/common/cuda/common_cuda_helper.hpp
最后更新: September 17, 2024
创建日期: September 17, 2024

评论
